Das DINAK-Fassadenset für wasserdichte Pelletöfen

Unser Dinak Saugnapf-Kit ist komplett und montagefertig! Um Ihnen die Arbeit zu erleichtern, liefern wir in der Regel optional Sicherheitsflansche, Dichtungen und eine Verbindungsmuffe mit.

Das System desSaugnapf-KitsDIFLUX PELLETS der Marke DINAK ist eine konzentrische Leitung, die gleichzeitig die Ableitung von Rauch und den Zutritt von Frischluft ermöglicht. Es eignet sich ideal für die Optimierung von Installationen in einem neuen Haus oder bei einer Renovierung und ist für geschlossene Pelletöfen mit weniger als 70 kW konzipiert.

DER GRÖSSTE VORTEIL: Dieses montagefertige Saugnapf-Set ist höhenverstellbar von 1680 mm bis 1990 mm. Dieses Saugnapf-Set passt sich perfekt an alle Installationsarten in ZONE 3 an.

Zusammensetzung des Pelletofen-Saugnapf-Sets:

• 1 Damen-Smoke-T-Shirt mit Puffer und Kragen
• 1 gerades Element 1000 mm mit integriertem Lufteinlass
• 1 gerades Element verstellbar von 495 bis 805 mm
• 1 90°-Bogen
• 1 Abschlussrosette
• 1 verstellbares horizontales Terminal 661 bis 865 mm
• 1 Schlauch für den Luftanschluss

IM KIT ENTHALTEN, NUR BEI HERD-RABATT:

• 4 Silikondichtungen
• 4 Sicherheitsgurte
• 1 Verbindungsmuffe 60/40 oder 60/50 mm

Vorteile des DINAK Saugnapf-Sets für wasserdichte Pelletöfen:

• Schnittschutz-Sicherheitsoberflächen
• Ästhetisches Finish mit einfachen und diskreten Anpassungsteilen
• Schnelles und einfaches Montagesystem
• Windleistungseigenschaften im Labor getestet mit CETIAT 2.415.003 und 2.415.003-C-E

Installationsregeln für das DINAK-Fassadenset mit konzentrischen Saugnäpfen:

• Stellen Sie den horizontalen Ausgang (horizontales Terminal) in Zone 3 in einer Höhe von mindestens 2 Metern über dem Außenboden bereit.
• Das horizontale System kann auf bestehende Installationen montiert werden.
• Dieses Kit sollte nur für die Inneninstallation verwendet werden.
• Dieses Kit kann nur auf versiegelten Pelletöfen verwendet werden.
• Es ist ein Mindestabstand von 10 cm zu brennbaren Materialien einzuhalten.
• Dieses Kit verfügt über die CE-Kennzeichnung und enthält einen DTA CSTB 14/16 – 2233

Eigenschaften des DINAK-Saugnapf-Sets für wasserdichte Pelletöfen:

• Lufteinlassdurchmesser: 60 mm
• Material der Innenwand: Edelstahl 316L
• Innenwandstärke: 0,4 mm / 0,4 mm
• Systemdurchmesser: 80 mm / 125 mm
• Betriebstemperatur: 450 °C

Das horizontale Terminal verfügt über eine Dichtheitsprüfung für die individuelle Ableitung der Verbrennungsgase und die Zufuhr von Verbrennungsluft zum Pelletofen. Der Lufteinlass am Terminal ist geschützt und gewährleistet die einwandfreie Funktion der gesamten Anlage. Das Terminal muss mindestens 40 cm horizontal aus der Außenwand herausragen. Die Sicherheitsflansche sind werkseitig an den Elementen angebracht, um die Installation zu erleichtern, und die mattschwarze Lackierung wird mit hochwertiger Farbe erzielt.

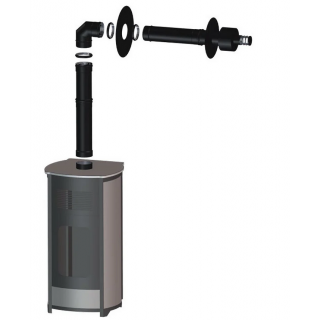

Erklärendes Diagramm des DINAK-Saugnapf-Kits für wasserdichte Pelletöfen:
